Значимость применения качественных гибких воздуховодов в системах вентиляции
От качества гибких воздуховодов зависит не только эффективность и надежность работы системы вентиляции, но и здоровье людей. Применение несертифицированных воздуховодов крайне опасно. Они ускоряют износ оборудования, а в случае пожара сгорают за секунды и выделяют токсичные вещества.
Почему нельзя экономить на качестве элементов систем вентиляции?
В большинстве современных систем вентиляции применяются гибкие воздуховоды для упрощения монтажа воздухораспределителей в фальшпотолке. Такие воздуховоды подходят для разных условий эксплуатации и производятся из таких материалов как: ПВХ пленки, алюминиевой фольги, комбинированных материалов с функциями теплоизоляции и шумопоглощения. От качества данного элемента зависит не только правильность работы всей вентиляционной системы, но и капитальные затраты на эксплуатацию объекта, комфорт и безопасность людей, находящихся в помещении, а что важнее всего – их здоровье.
Как качество материалов и конструкция воздуховода влияют на потери давления в вентиляции?
Говоря о правильности работы системы вентиляции с гибкими воздуховодами, в первую очередь необходимо обратить внимание на сопротивление движению воздуха, которое они создают. В большинстве случаев для подключения воздухораспределителя к системе требуется 0,5 – 1,5 метра гибкого воздуховода. Несмотря на небольшую длину, сопротивление, которое он создает, может быть эквивалентно 10-15 метрам воздуховода из оцинкованной стали. Воздуховод из качественных материалов позволяет снижать сопротивление движению воздуха.

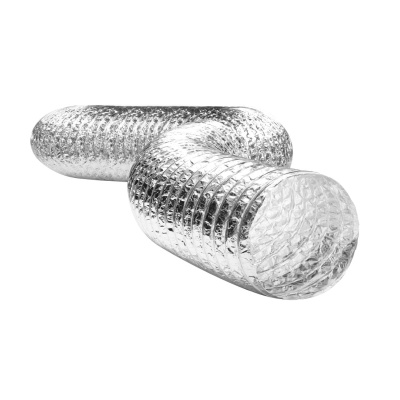

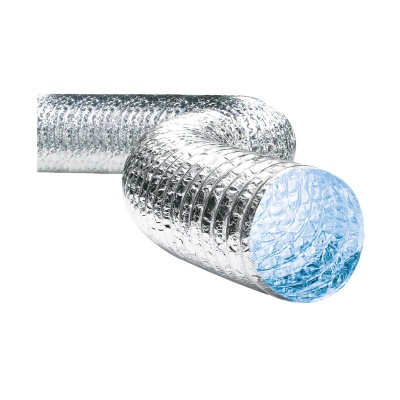

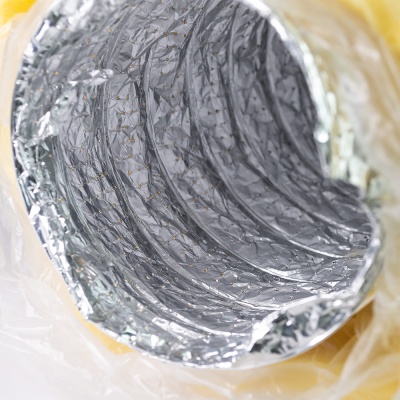

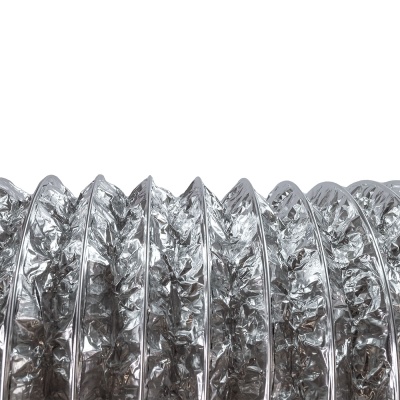

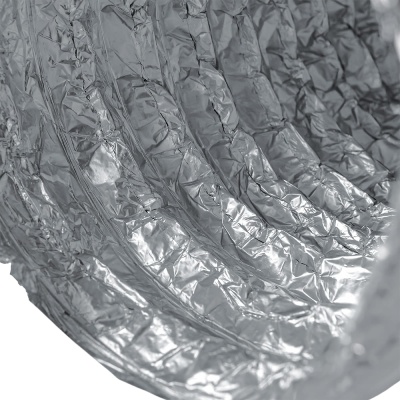

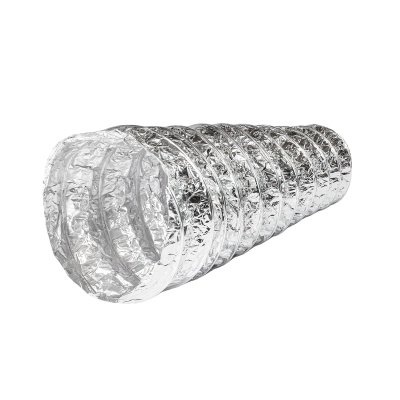

В системах вентиляции чаще всего используют гибкие воздуховоды из алюминия и каркаса из стальной проволоки. Первое, на что следует обратить внимание при выборе такого воздуховода, - это структура фольги. У воздуховодов низкого ценового сегмента слой алюминия очень тонкий, как правило, он комбинируется с полимерным покрытием. Такие воздуховоды в меньшей степени способны удерживать правильную форму, а ее нарушение повышает сопротивление. Второе - шаг витков проволоки: чем он больше, тем больше мягкого материала перекрывает сечение воздуховода, втягиваясь внутрь и создавая огромное сопротивление движению воздуха. У большинства производителей гибких воздуховодов с низкой стоимостью нарушена технология упаковки, вследствие чего каркас из проволоки деформируется, что также увеличивает сопротивление. Качественный воздуховод выполнен из нескольких толстых слоев алюминия, имеет небольшой шаг витков спирали, надежно упакован, что снижает риск деформации при транспортировке.

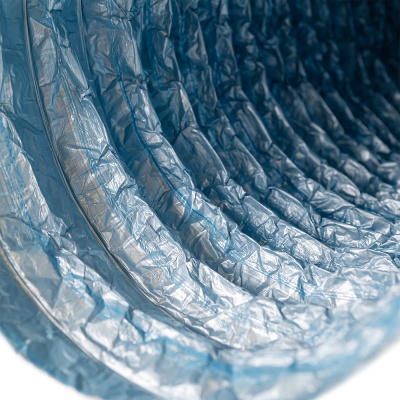

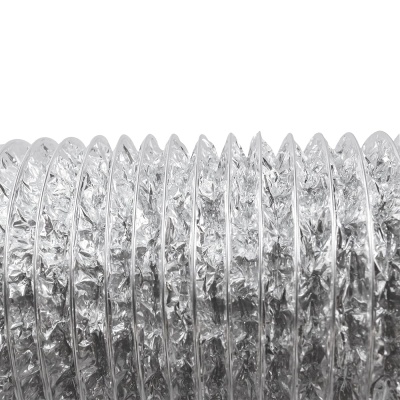

![Маленькое расстояние между витками воздуховода](/images/rast_vit_mal.jpg)

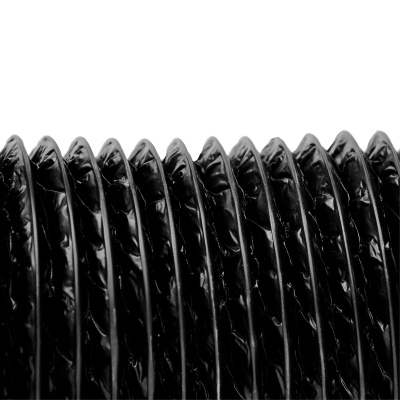

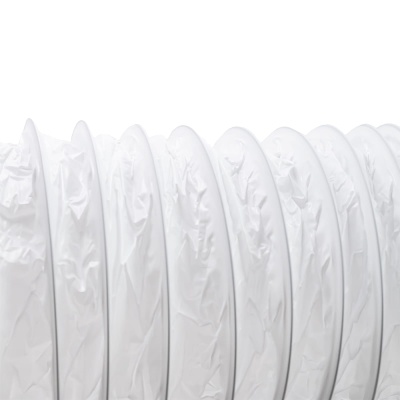

![Большое расстояние между витками воздуховода](/images/rast_vit_bol.jpg)
Большинство производителей воздуховодов низкого ценового сегмента не имеют качественной исследовательской базы, чтобы определить истинные технические характеристики продукта. Поэтому заявленные параметры могут отличаться от реальных. Выбирая гибкий воздуховод с низкой стоимостью, нельзя быть уверенным в том, что произведенный расчет будет соответствовать действительности. Если сопротивление движению воздуха в системе окажется больше, чем рассчитал проектировщик, то помимо уменьшения объема воздуха, подаваемого в помещения, будет увеличена нагрузка на вентиляционное оборудование. Это снизит срок эксплуатации всей системы, повлечет за собой ускоренный износ вентилятора и затраты на его ремонт или замену.

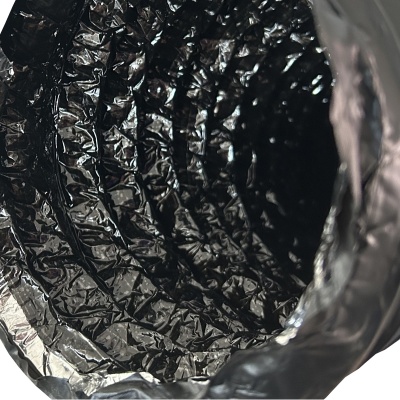

Прочность гибких воздуховодов – еще один важный критерий, на котором не стоит экономить при планировании вентиляции. Низкокачественные воздуховоды из металлизированной пленки быстро протираются в местах крепления стальной проволоки из-за вибраций, создаваемых воздушным потоком. Воздух проникает через эти отверстия и создает неприятный свист. Постоянно находиться в помещении, где присутствует такой звук, не только не комфортно, но и вредно.

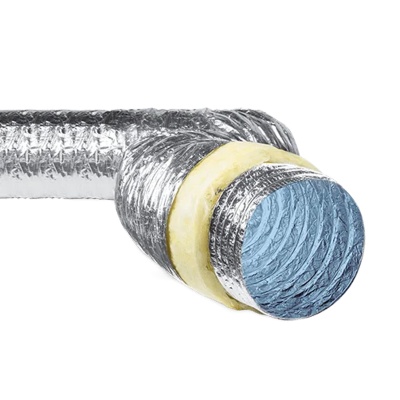

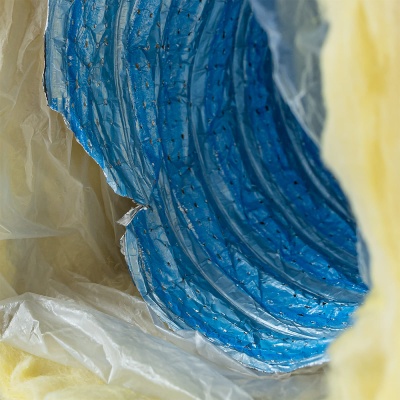

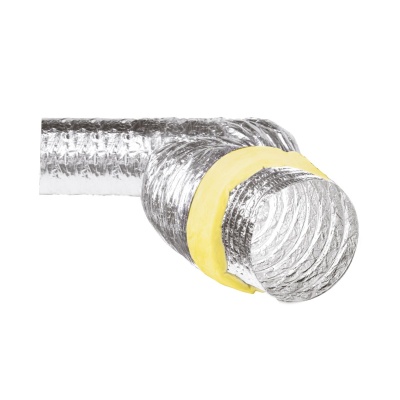

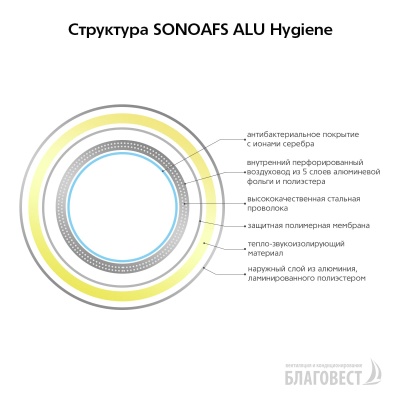

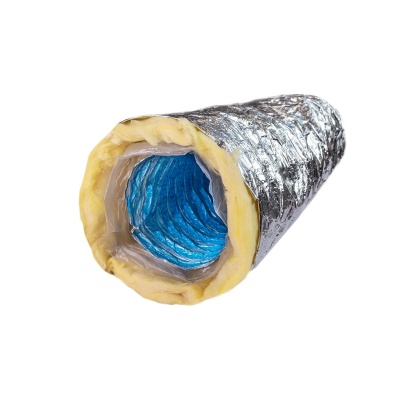

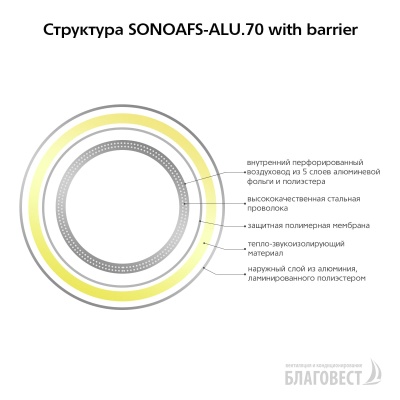

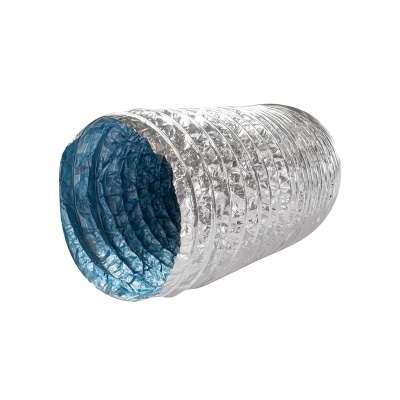

Если говорить о звуковых характеристиках гибких воздуховодов, то стоит отметить, что на рынке существуют модели, которые оснащены шумопоглощающим материалом. Но этот уровень на деле может значительно отличаться от заявленного производителем. Поэтому, при выборе воздуховода, стоит обратить внимание на такие параметры, как перфорация внутреннего воздуховода и качество звукопоглощающего материала. Дефективные изделия имеют небольшую площадь перфорации и применяют низкокачественный синтепон как звукопоглощающую подложку. В результате, такая конструкция неэффективна и не способна обеспечить полноценное шумопоглощение в помещении.
Пожаробезопасность и экологичность воздуховодов
В России нет обязательной сертификации и требований по горючести гибких воздуховодов. Многие компании производят воздуховоды из горючих материалов, таких как металлизированный полиэстер, но позиционируют свою продукцию как воздуховоды из металлической фольги. Такие воздуховоды пожароопасные, очень быстро воспламеняются и при горении выделяют едкий отравляющий дым, убивающий людей гораздо быстрее огня.
25 марта 2018 года в ТЦ «Зимняя вишня» в г. Кемерово возник пожар, в результате которого погибли более 60 человек. По официальной версии пожар возник из-за короткого замыкания в электропроводке низкокачественного светильника, огонь быстро распространился из-за легковоспламеняемых отделочных и строительных материалов, в том числе по системе вентиляции и воздуховодов.
![Пожаробезопасность воздуховода](/images/pozar_vozduh.jpg)
Пожароопасность – не единственная причина, по которой низкокачественные гибкие воздуховоды опасны. При производстве гибких воздуховодов применяют полиэстер и клей. В воздуховодах низкого ценового сегмента, как правило, применяют дешевые и токсичные материалы. Такие воздуховоды непрерывно выделяют в помещение ядовитые вещества.

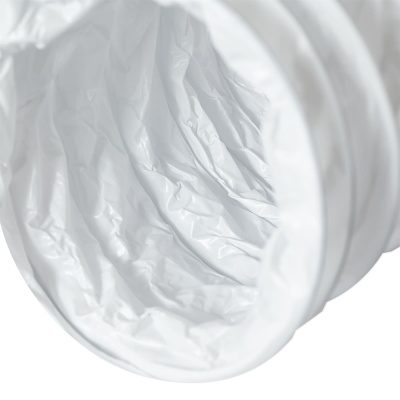

![Не качественный воздуховод](/images/ne_kach_vozduh.jpg)
Производители воздуховодов высшего класса используют нетоксичные и безопасные материалы, качество продукции которых подтверждается соответствующими сертификатами и исследованиями.
Подведем итог. Гибкие воздуховоды, на что обратить внимание?
1. Обращайте внимание на состав. В структуре воздуховода должны быть слои из алюминиевой фольги, именно они обеспечивают механическую прочность и устойчивость к высоким температурам.

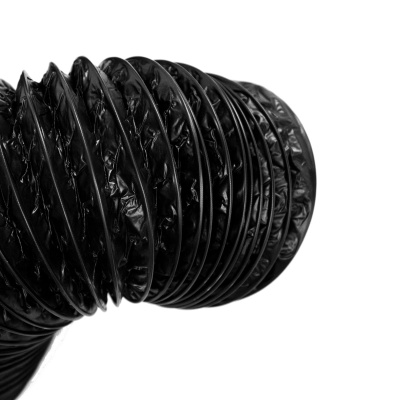

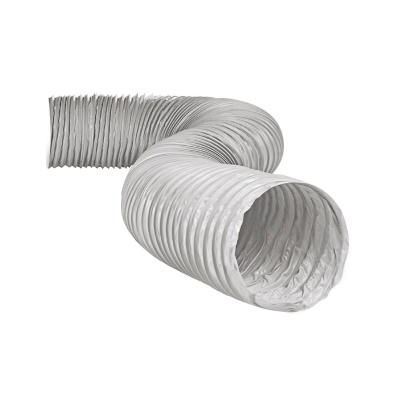

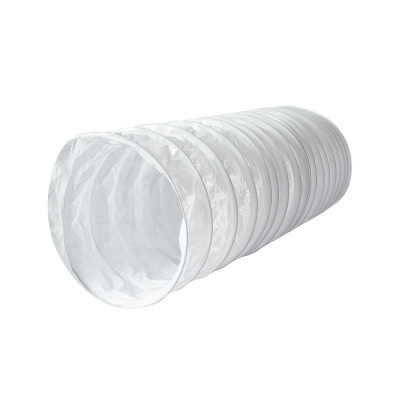

2. Максимальная рабочая температура. Например, нельзя использовать ПВХ воздуховоды для перемещения воздуха с температурой больше 100 оС.
3. Горючесть. Воздуховод не должен поддерживать горение. Это очень важный параметр, от которого может зависеть жизнь людей.
4. Расстояние между витками спирали. Чем оно меньше, тем меньшее сопротивление для воздуха создается.
5. Наличие сертификатов и испытаний. В настоящий момент на климатическом рынке очень много низкокачественной продукции, в составе которой могут использоваться токсичные материалы. Выбирая воздуховоды от проверенных производителей, вы гарантированно обеспечиваете свою безопасность.
В строительстве много видов материалов, на которые можно снизить капитальные затраты, но на гибких воздуховодах экономить нельзя – это может стоить здоровья и даже жизни!
Часто задаваемые вопросы по гибким воздуховодам
Как правило, гибкий воздуховод крепится к обычному воздуховоду напрямую или через ниппель. После этого он закрепляется стяжкой или хомутом, а место нахлеста проклеивается алюминиевым скотчем.
Гибкие воздуховоды имеют большое сопротивление, поэтому рекомендуется использовать небольшие участки по 1-1,5 м.
Гибкие воздуховоды крепятся к потолку также, как и обычные: при помощи профиля, шпилек, хомутов или перфоленты.

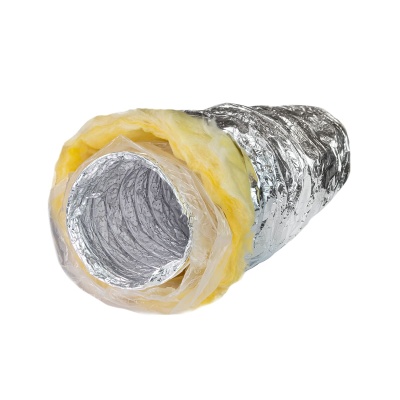

Такие воздуховоды защищены от выпадения конденсата и лишних теплопотерь, а если внутри воздуховода есть перфорация, то такой воздуховод дополнительно снижает шум от движения воздуха.
Гибкие воздуховоды очень удобны для монтажа и иногда бывают незаменимы, однако они имеют ряд ограничений. Нельзя устанавливать гибкие воздуховоды на открытых пространствах при отсутствии защиты от негативного воздействия внешних факторов, использовать гибкий воздуховод в качестве вертикального стояка, если высота канала по проекту превышает 6 метров, а также монтировать гофрированные воздуховоды внутри бетонных конструкций.
